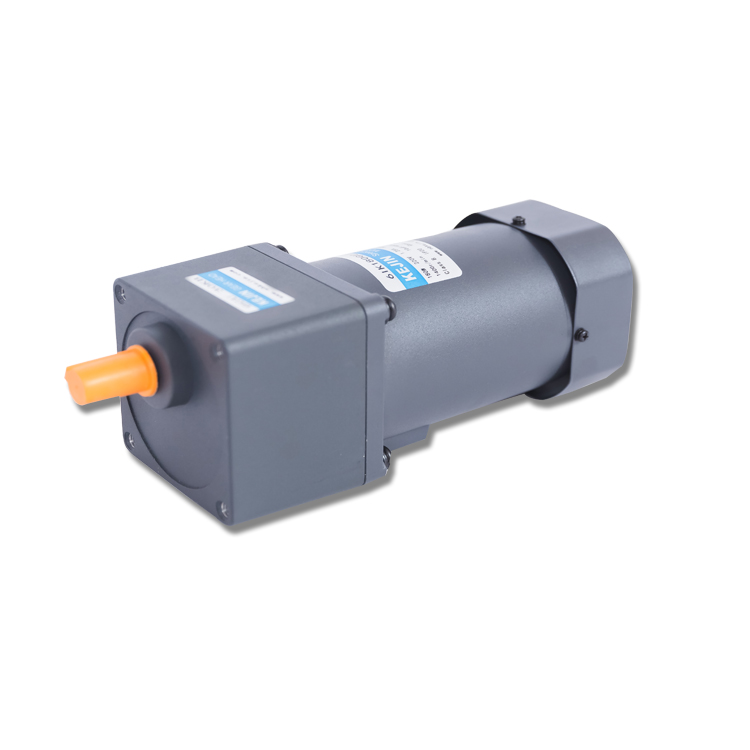

調速電機是利用改變電機的磁極對數、電壓、電流、頻率等方法改變電機的轉速，以使電機達到較高的使用性能的一種電機。由于其優異性能，調速電動機已廣泛用于鋼鐵、電站、電纜、化工、石油、水 泥、紡織、印染、造紙···
電機調速驅動電路主要考慮以下性能指標：
1.輸出電流和電壓范圍。它決定了電路能驅動多少功率。
2.效率。不僅意味著省電，還意味著減少驅動電路的發熱。為了提高電路的效率，可以從保證功率器件的開關狀態和防止共態導通(H橋電路中可能出現的一個問題，即兩個功率器件同時導通使電源短路)入手；
3.對控制輸入的影響。電源電路在其輸入端應有良好的信號隔離，防止高壓大電流進入主控電路，可用高輸入阻抗或光電耦合器隔離；
4.對電源的影響。共態導通會導致電源電壓瞬間下降，造成高頻電源污染，大電流可能導致地電位浮動；
5.可靠性。無論施加何種控制信號，施加何種無源負載，電機驅動電路都應盡可能安全。
輸入和電平轉換部分
輸入信號線由Port引入，Port1引腳為電機方向信號輸入端，Port2引腳為PWM信號輸入端，Port3引腳為地線。請注意，端口3引腳通過一個2k電阻接地。當驅動板和單片機分別供電時，該電阻可以提供信號電流回流路徑。當驅動板和單片機共用一套電源時，這個電阻可以防止大電流沿連接線流入單片機主板地線而產生的干擾。換句話說，相當于把驅動板的地線和單片機的地線分開，實現“一點接地”。電容器C1可防止電機突然啟動引起的電壓驟降。
